XangleBoard

Raspberry Pi Hat pour Xangle Camera Server : contrôle de la lumière pour les installations multi-caméras (bullet-time, photogrammétrie, etc.)

Caractéristiques

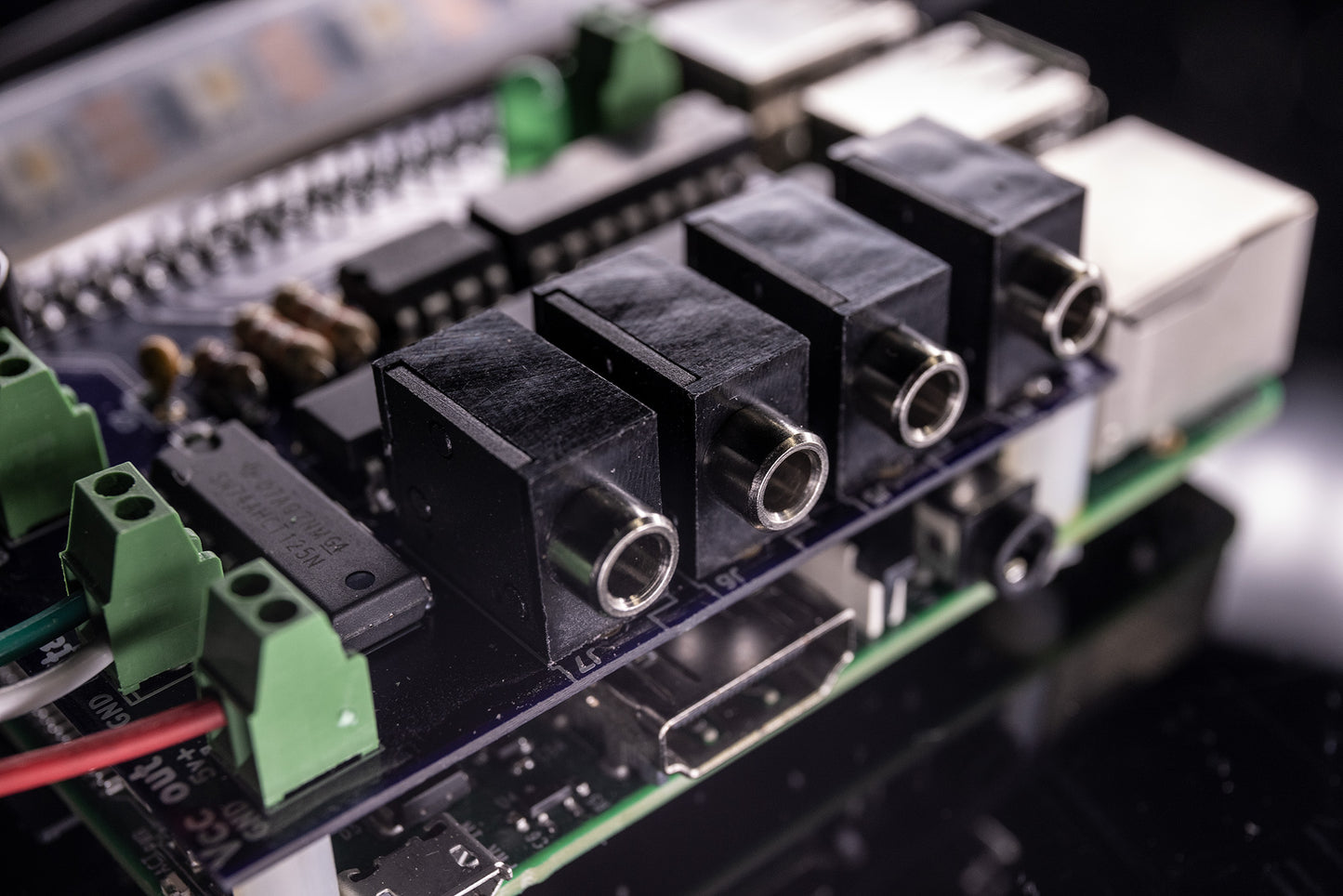

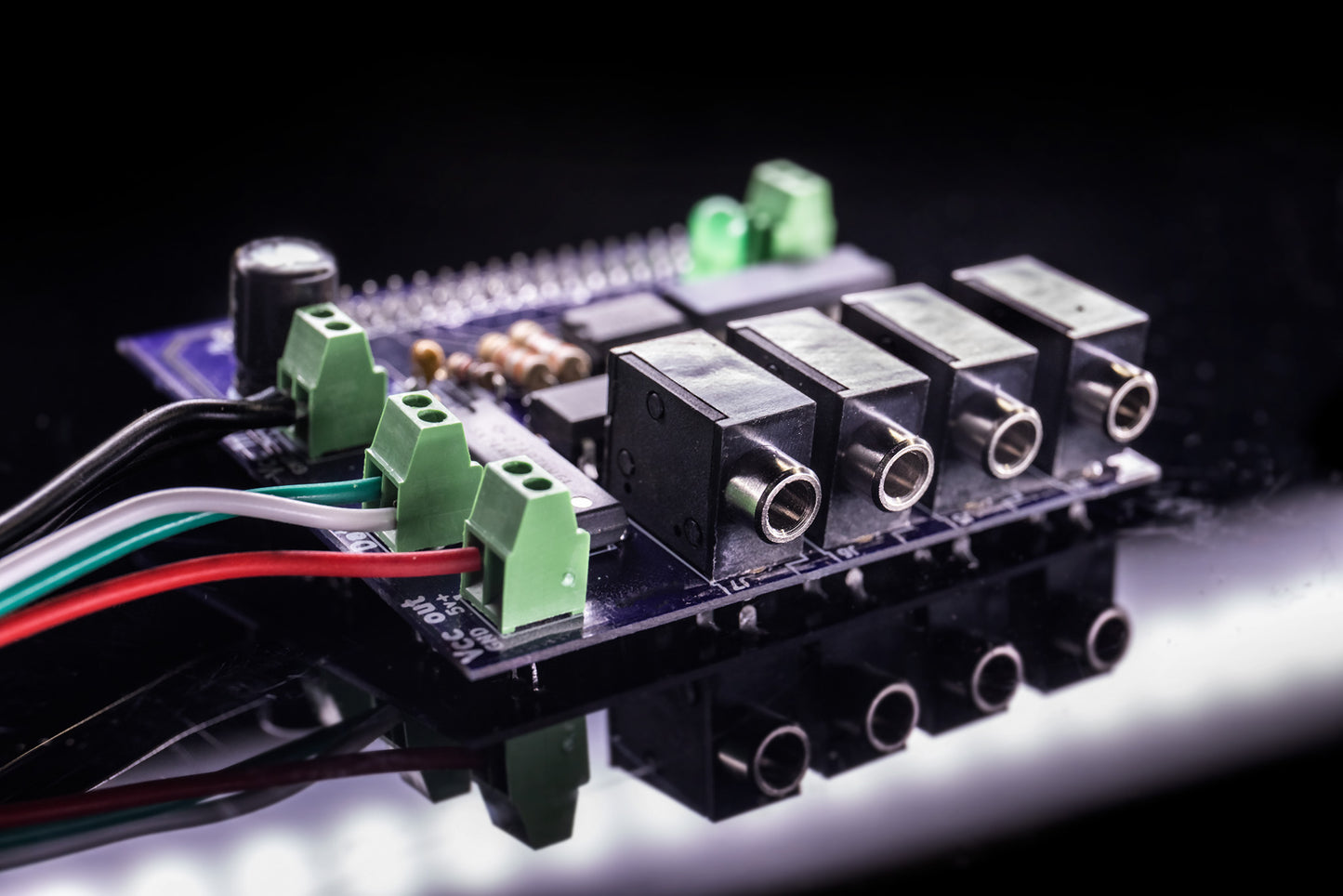

• 4 sorties stéréo pour lumières stroboscopiques (réglage du délai depuis Xangle)
• Connecteur Neopixels (en option)

• Détection automatique depuis Xangle (panneau d'état)
• Ports en guirlande (futurs modules d'extension)

Applications

• Synchronisez les stroboscopes avec les appareils Android à 1/6 s (peut varier selon le modèle)
• Déclencher plusieurs flashs dans la même séquence de déclenchement personnalisée

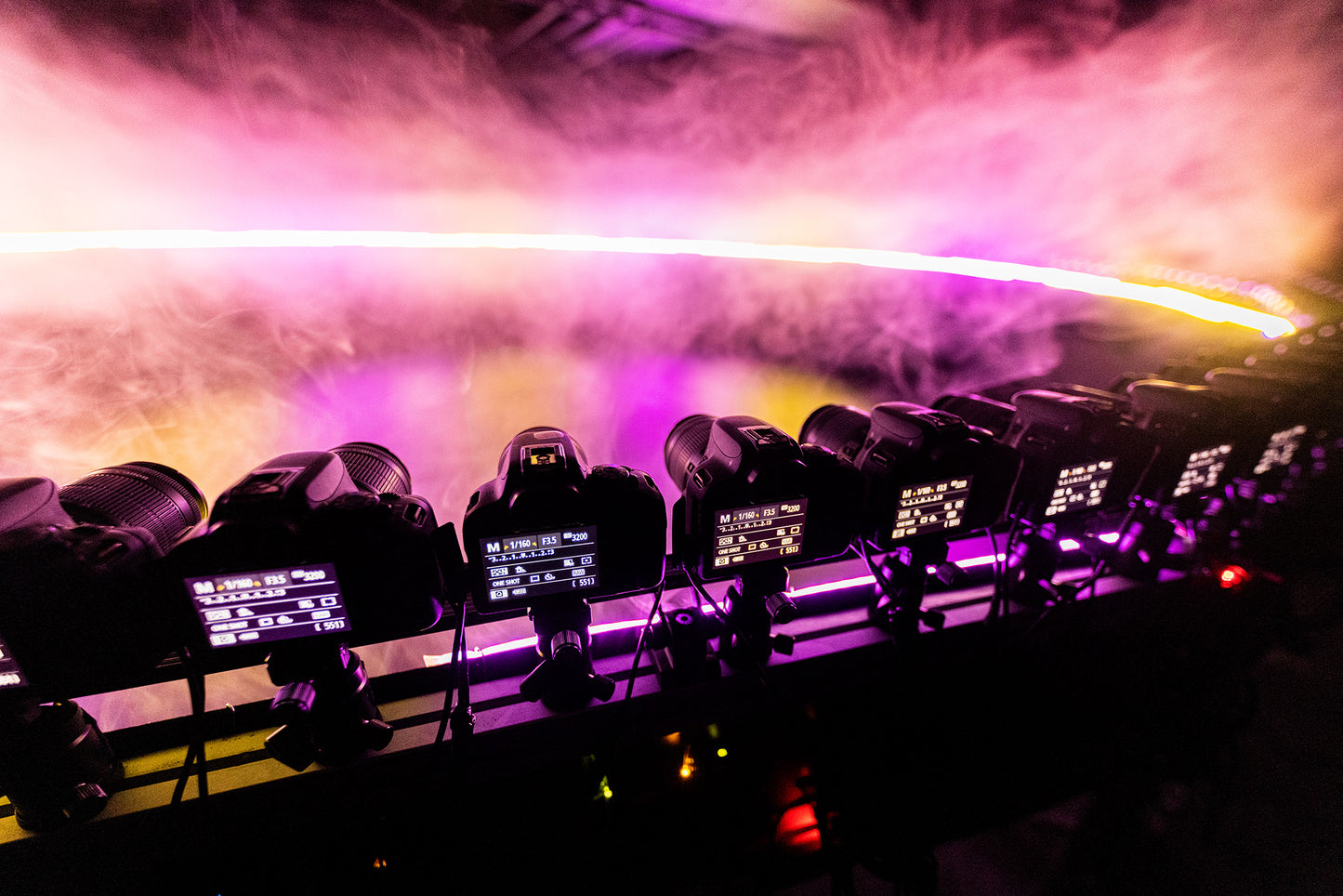

• Contrôlez plusieurs bandes LED Neopixel, comme indiqué sur https://www.instagram.com/p/CNi1DruBnAu/
• Utiliser comme un simple déclencheur de flash au lieu de l'habituel appareil photo sacrificiel

Compatibilité / exigences

• Raspberry Pi 3b, 3b+ ou 4b
• Xangle Camera Server v21.04.27+ (licence Pro ou Capture uniquement)
• Votre licence Xangle doit autoriser un nombre de nœuds (ou de caméras) égal ou supérieur à votre nombre total de XangleBoards (obtenez une licence de 12 caméras pour 12 cartes)

Caractéristiques et limitations de Neopixels

• Alimentez/pilotez jusqu'à 120 pixels RVB ou RGBW sur une seule carte (une carte sur un Raspberry Pi)
• Bande LED RVB numérique Adafruit Mini Skinny NeoPixel : https://www.adafruit.com/product/2969
• Alimentation suggérée :
  - https://amzn.to/35JZBdd : 60 pixels RGBW par alimentation - 5V 6A 40W
  - https://amzn.to/3AyuT51 : 120 pixels RGBW par alimentation - 5V 10A 40W
  - https://amzn.to/3y4oJbH : 120 pixels RVB par alimentation - 5V 8A 40W
• Tout autre produit NeoPixel devrait fonctionner, mais pourrait nécessiter des connecteurs personnalisés et/ou une alimentation différente. Contactez-nous si vous avez besoin d'aide.

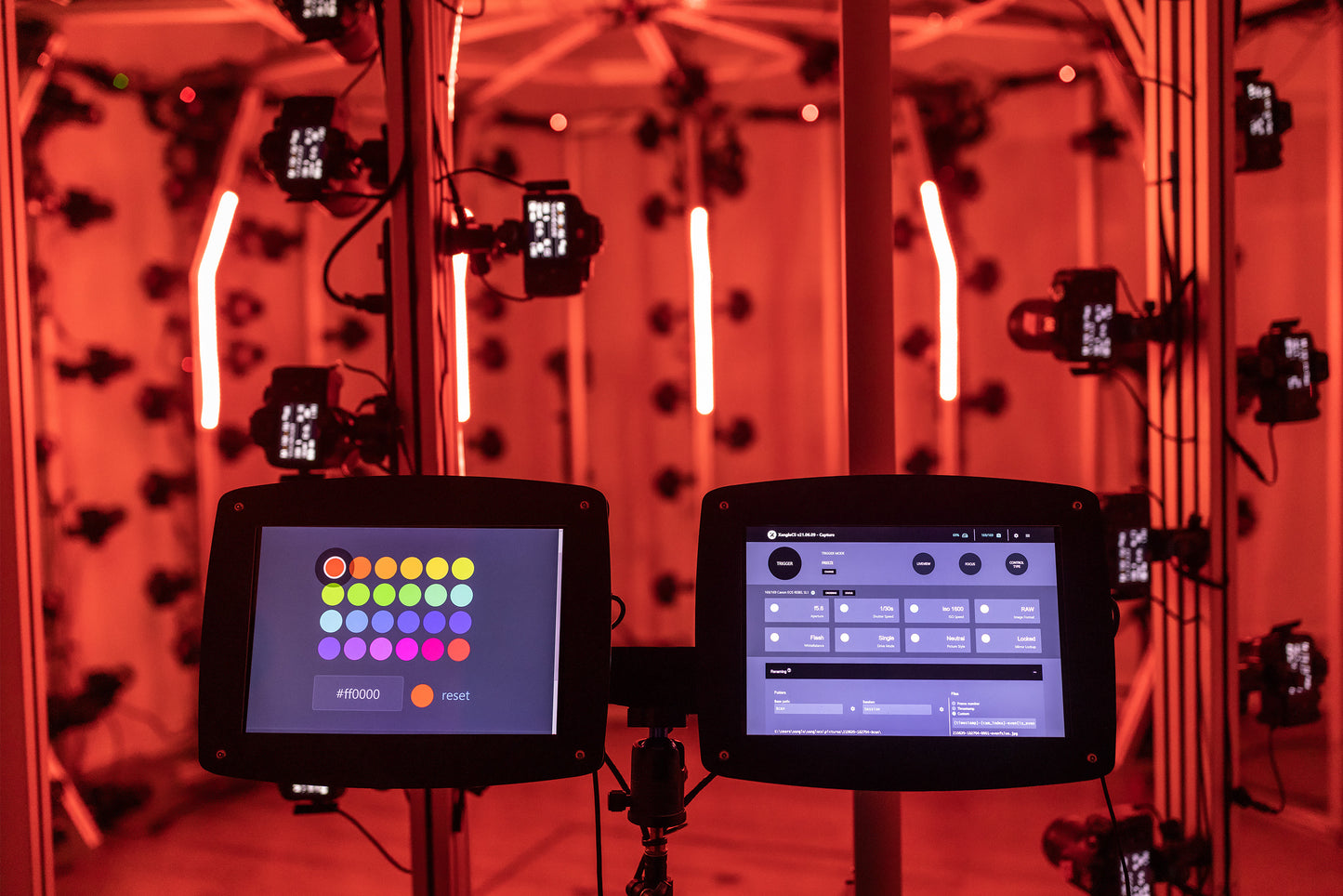

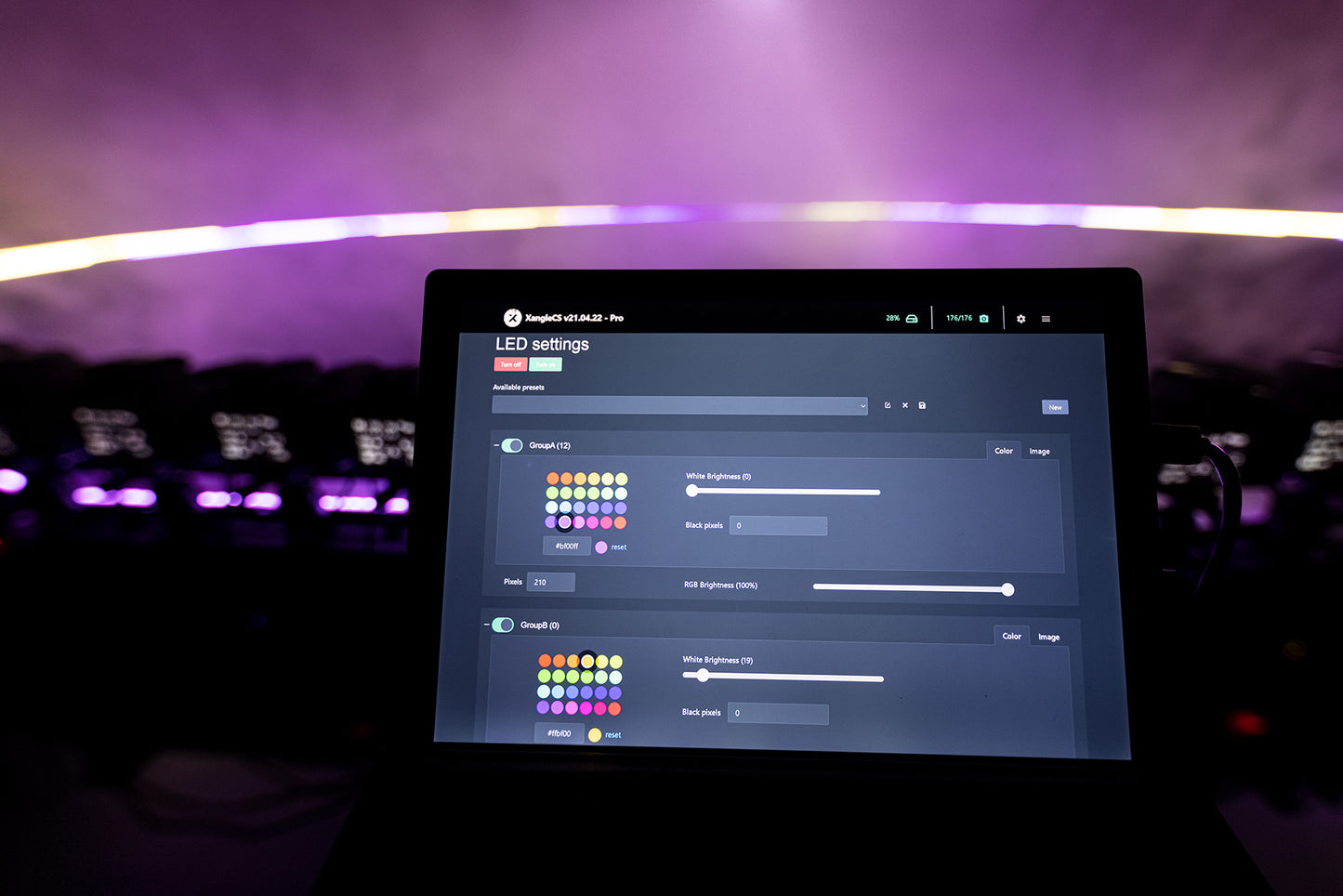

Contrôle Neopixels depuis Xangle

• Créez des groupes illimités de lumières pour attribuer des couleurs, des fichiers bmp ou un niveau de luminosité.
• Contrôlez individuellement la luminosité des pixels blancs (W) par rapport aux pixels RVB

• Système de préréglages par configurations de groupe globales
• Interrupteur principal marche/arrêt (touche « L » du tableau de bord ou touche « suivant » sur un présentateur PowerPoint Bluetooth)
• Modifier automatiquement le préréglage au moment du déclenchement (démo : https://www.instagram.com/p/CPUdUOIBLQW/ )
• Renommer par Pi (pour un regroupement plus facile)
• Bouton « Identification » (fait clignoter une bande pour une identification visuelle sur votre système)
• Télécharger des fichiers BMP pour l'animation , avec contrôle de la vitesse (BETA)
• Activation/désactivation automatique avec durée d'exposition et/ou de compte à rebours (voir la démo ici : https://youtu.be/iECjM9Vvmi0 )
• À venir : Contrôle API

Instructions : https://doc.xanglecs.com/Neopixels-LED-strips-installation-guide-ca5765837888420ea01a7d720d78856c#1be48d5ed736415da4351eb45498f773
